KST-L絲扣橡膠接頭

發布時間:2020-02-25 23:20人氣:

產品介紹

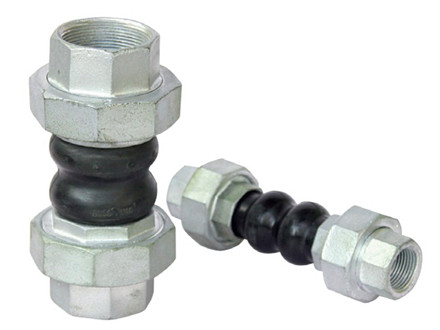

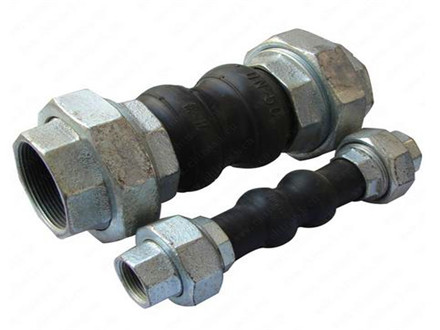

KST-L絲扣橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層複合的橡膠管組成。根據介質不同所采用的橡膠材質也不同,有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、矽橡膠、氟橡膠等等。產品用途:絲扣橡膠接頭與泵、閥門的連接,特別適用於震動較大、冷熱變化頻繁的管道。

KST-L橡膠接頭又稱絲扣可曲撓橡膠接頭,由任連接避震喉等,是一種高彈性、高氣密性,耐介質性和耐氣候性的管道接頭。絲扣橡膠軟接頭利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等有點,采用高強度、冷熱穩定性強的聚酯簾子斜交與之複合後,經過高壓、高溫模具硫化而成。

KST-L橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層複合的橡膠管組成。

產品適用介質:海水、淡水、冷熱水、飲用水、生活汙水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸汽和顆粒粉狀。

產品應用範圍:由於KST-L橡膠接頭有良好的綜合性能,主要用於原水和汙水的提升和輸送,火力發電廠的給水和冷卻循環水,冶金行業,冷凝水,化工行業的化學物質的管道輸送,石化行業的冷卻,稀釋及其它行業長短距離管線間的柔性連接。因為橡膠具有較高的耐磨性,還適用於一切行業的粒狀和粉狀及汽體的輸送。



技術參數



項目Item |型號Medol

KST-L-1

KST-L-2

A、如介質油,酸堿物質
B、工作溫度有特殊要求
C、也可來函來圖定製
D、訂貨時需說明
A. If media is oil, acid or alkali.
B. If special requirements for working temperature
C. If OEM orders with drawings or samples
D. Please Inform us about above when ordering


工作壓力MpaWoring pressure

1.0(10)

1.6(16)


爆破壓力Mpa Burst Pressure

2.0(20)

3.0(30)


真空度 Kpa Vacuum

53.3(400)

86.7(650)


適用溫度℃Applicable Temperature

-20℃~+115℃(特殊可達-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)

適用介質Applicable Medium

空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.

注:主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

主要數據 Main date

公稱通徑DN
Nominal Diameter
(mm)

長度
LengthLmm

軸向位移
Axial displacement mm

橫向位移
Haorizontal isplacement mm

偏轉角度
Angular deflection(a1+a2)°

mm

英寸inch

A型

B型

伸長Extension

壓縮Compression

15

0.5

180

200

5~6

22

22

45

20

0.75

200

200

5~6

22

22

45

25

1

210

200

5~6

22

22

45

32

1.25

210

200

5~6

22

22

45

40

1.5

220

200

5~6

22

22

45

50

2

220

220

5~6

22

22

45

65

2.5

240

240

5~6

22

22

45

80

3

285

285

5~6

22

22

45

注:1、特殊要求可按用戶圖紙製作,螺紋活接頭標準采用(ISO、ASME、BS、JIS等)螺紋標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。


安裝說明



1、可曲撓橡膠接頭管道施工時,必須讓其處於自然狀態,不要人為的在安裝時產品產生人為變形。當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高於管道工作壓力一個檔位的接頭。

2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。

3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水,特殊介質如:油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下,應選用相對應得特耐材料橡膠接頭,不可盲目串用或通用。

4、可曲撓橡膠軟接頭使用在水泵進出口時,應位於水泉一側,與水泉之間應安裝金屬變徑接頭,且安裝在變徑的大口徑出處。

5、當管道位移量大於等於接頭的最大補償量時,應增加接頭的數量來平行位移量,嚴禁為了調整管道的超差,使接頭處於極限的撓曲位移和偏差狀態,更不能超限度(伸縮、位移、偏轉等),使用具體安裝數據見下表。

6、高層給水或懸空給水,管道應固定在吊架、托架或錨架上,且不能讓接頭承受管道自身重量和軸向力,否則接頭應配備防拉脫裝置(其承受力必須大於管道軸向力)

7、安裝橡膠接頭時,螺栓的螺杆應伸向接頭外側,每一法蘭端麵的螺栓按對角加壓的方法反複均(jun1)勻擰緊,防止壓偏。絲扣接頭應使用標準扳手勻力擰緊,不要用加力稈加力使活接頭滑絲、滑棱和斷裂,而且要定期檢查,以免鬆動造成脫盤或滲水。

8、橡膠軟接頭在初次承受壓力(如:安裝試壓等)後或長期停用再次啟用前,應將螺栓重新加壓擰緊再投入運行。

9、使用或儲存橡膠軟接頭,應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架,嚴禁暴嗮、雨淋、風濁。接頭表麵嚴禁刷漆和纏繞保溫材料。因橡膠製品存在老化問題,應及時檢查更換。
